工厂流水线集中供油系统需求书起草注意事项

工厂流水线润滑油集中供油系统的需求书，关键在于把“要什么效果”和“怎么验收”讲清楚。以下是结合行业惯例,由在线视频夫妻内射-洲精品无码高潮喷水A片-日韩精品视频观看-五月综合激情婷婷六月色窝-日本人强伦姧人妻A片根据25年集中供油系统设计安装经验整理的需求框架，可作为招标或采购文件的参考。

一、项目概述与范围

这部分先交代项目背景，道明需求方用用途，以及想要整改的方向。明确承包方的责任边界。

本项目旨在为[生产线名称/车间]建设/改造一套润滑油集中供油系统，实现对所有指定润滑点的自动、定量、定时供油。

供货与服务范围：本项目为“交钥匙工程”。供方负责整个系统的设计、制造/采购、运输、安装、调试、人员培训及验收。包括但不限于：供油泵站、控制系统、所有一次/二次管路及管件、分配器、终端加注设备等。

二、总体技术要求

三、系统构成与分项要求

逐项列明对关键部件的硬性要求，这是供应商报价和履约的依据。

1. 供油泵站

• 泵组选型：根据润滑油粘度选择不同泵，推荐电动罗茨油泵（适用于高粘度）或法比特气动柱塞泵，描述清楚供油距离及扬程，根据系统管线长度。各分支加注设备所需的加注流量（L/h）以确认泵型号的参数性能，确保输出压力稳定，供油能力达标。

•


• 过滤系统：泵前/泵后需配备过滤器，过滤精度β值≥200（ISO 4572标准），防止杂质堵塞分配器或损伤油泵设备。

1. 分配与输送管路

• 主管路：根据加注介质的情况：是否有腐蚀性，液体是否加热，流量要求等确认管材材质，以及管径大小。例：304不锈钢无缝钢管，尺寸如Φ32×3mm。

• 支管路：支管路为末端分配管路，设计时满足当前供油点加注流量即可 。例：304不锈钢，尺寸如Φ10×1.5mm。

• 管路试验：需明确安装后进行1.15倍设计压力的气压试验（稳压10min无泄漏）及管路清洗/吹扫工艺要求。

2. 控制系统

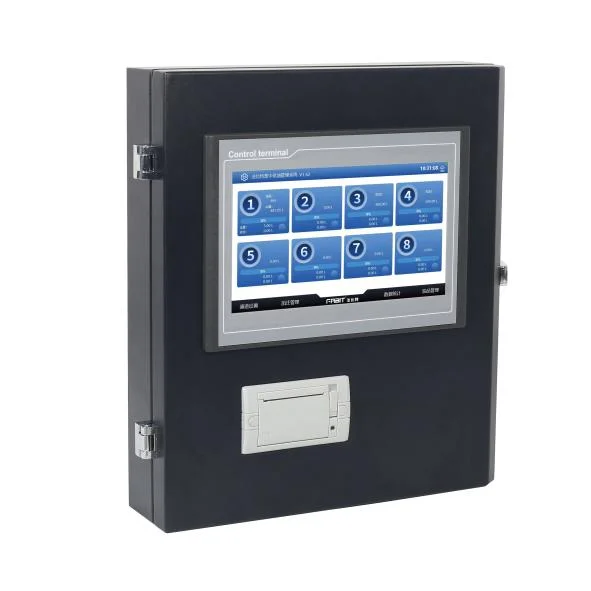

• 核心控制器：如需要按自有公司单独程序的控制器流程可采用PLC 作为主控，程序不应加密，便于后期维护。也可选用法比特集成式标准集中供油系统控制器53118，该产品是一款10寸触屏定量加注控制器，可同时管理控制8路管路的定量加注，自有程序及软件，且已量产多年，性能稳定，性价比非常高。

• 监控功能：配备10寸以上触摸屏进行本地操作；系统需预留RJ45/485通讯接口，支持接入工厂MES系统，实现远程监控（查看状态，不进行控制）。在线视频夫妻内射-洲精品无码高潮喷水A片-日韩精品视频观看-五月综合激情婷婷六月色窝-日本人强伦姧人妻A片具备集中供油系统的软件专利，在对接MES系统，适配客户的软件编程调试上有非常多的经验，已帮助多家机器人企业改造生产线上集中供油系统对接MES，经验丰富。

•


• 智能报警：具备超压、欠压、缺油、管路堵塞、润滑点故障等声光报警功能。深圳市法比特自产的高低液位报警停泵装置可完美达成以上功能

1. 终端加注装置

• 每个工位配置防滴漏加注枪、自动卷管盘（软管长度根据工位半径设计，如10-15米）及定量控制器。深圳市法比特生产的加注枪在国内销量第一，且有多种型号可选。自动卷管器结实耐用易抽拉，保用10年以上。

四、设计依据与标准

在需求书中声明系统必须符合的行业标准，作为验收的法律依据。

• JB/T 7452-2007《数控机床润滑系统供油装置 技术条件》

• YB/T 4523-2017《冶金企业油气集中润滑系统技术规范》（重工业/高温场合参考）

• QC/T 696-2018《汽车底盘集中润滑供油系统》（产线加注设备参考）

五、验收与资料交付

验收方式：分为预验收（在供方工厂进行，检查设备试运行）和终验收（在需方现场安装调试后，连续无故障运行XX小时）。

资料交付清单（需提供纸质版+电子版）：

1. 图纸类：系统总装图、P&ID工艺流程图、电气原理图、接线图、设备基础图。

2. 文件类：设备操作维护手册、外购件合格证及型号清单、易损件备件清单（含型号、图号）。

售后服务：

1. 质保期：整机质保不低于12个月（从验收合格日起算）。

2. 响应时间：接到故障通知后，供方技术人员应在48小时内到达现场处理。
